X射线荧光光谱仪
- 产品品牌: 布鲁克 Bruker
- 产品产地: 德国
- 应用领域: 水泥和建材、矿产与采矿、石化和聚合物、化学工业、催化剂、地质与地球科学、食品、饲料和农业、金属和炉渣等
- 产品简介: 元素分析范围：从碳（C）到镅（Am）
布鲁克的EDXRF光谱仪是对易用性和紧凑的外形均有所要求的质量和过程控制领域的最佳选择。同时，它们也是材料研究以及对几乎每一种材料所含元素进行监控的理想分析工具。
一、亮点
能量色散型X射线荧光光谱仪（EDXRF）
1）快速------新一代SDD和50W的功率
高功率（50 W）长寿命的X射线光管与新型HighSense™探测器组成的紧密耦合光路，是无与伦比的EDXRF分析性能的基础。
2）直观------SPECTRA.ELEMENTS
基于最新编程方式的新一代软件集功能性和易用性于一体，操作顺畅无忧。
3）多功能------满足各种需求的优化配置
根据样品类型和分析需求，S2 PUMA Series 2 Single、S2 PUMA Series 2 XY Autochanger、S2 PUMA Series 2 Carousel、S2 PUMA Series 2 Automation以及S2 PUMA Series 2 Mapping-Stage等各种配置涵盖了所有的可能用途。
二、技术参数
S2 PUMA Series 2 技术参数 | |||||
| 规格 | 优势 | |||
元素范围 | 从钠到镅（Na – Am） 配置轻元素（LE）探测器时：从碳到镅（C – Am） | 涵盖了元素周期表的大部分元素 | |||
含量范围 | 从ppm到100％ | 测量样品中的主要和痕量元素 | |||
X射线光管 | 钯靶或银靶：最大50 W、最大2 mA、50 kV（可选30 kV） | 高功率直接激发、紧密的耦合光路，实现最佳分析性能 | |||
初级光路滤光片 | 10位自动滤光片转换器 | 优化激发，提高峰背比。保护X射线光管。 | |||
探测器 | HighSense™（钠-镅） | 帕尔贴冷却的硅漂移探测器（无需液氮），DustShield™粉尘保护帽 | |||
HighSense™ LE（碳-镅） | 超高计数率和出色的能量分辨率。 | ||||
准直器面罩* | 1、3、8、12、18、23和28mm（34mm，无面罩） | 适用于微区分析 | |||
样品观察* | 集成的高清摄像头 | 用于精确定位样品并记录样品上的测量位置 | |||
| 空气模式 | 适用于分析各种类型样品中的重元素 | |||
| 真空模式* | 为固体样品中的轻元素分析提供最佳性能，最低的运行成本 | |||
气氛模式 | 氦气模式*： | 为燃油等挥发性液体样品中的轻元素分析提供最佳性能 | |||
| 减压氦气模式* | 为不易挥发的液体样品和松散粉末样品中的轻元素分析提供最佳性能，同时减少氦气消耗量。 | |||
| 氮气模式* | 节省液体样品的分析成本 | |||
TouchControl™（触屏控制）* | 集成12.1英寸TFT触摸屏，可调节位置。支持语言：中文、英语、德语、法语、西班牙语、葡萄牙语、意大利语、俄语、日语（如有需求，亦可提供其他语言） | 操作简单可靠（仅需少量培训） | |||
样品类型 | 松散粉末、颗粒、固体、压片、熔片和液体 | 可分析各种类型的样品 | |||
样品旋转* | 测量时，旋转各种类型、尺寸的样品 | 不均质的样品可以获得更好的测量统计结果 | |||
接口 | 内置以太网端口RJ45，用于连接鼠标、键盘和打印机的3个USB端口 | 轻松与您的网络实现连接 | |||
电源要求 | 100-240 V，50/60 Hz 最大功耗：600 VA | 标准墙上插座 | |||
质量与安全认证 | DIN EN ISO 9001：2015；DIN EN ISO 14001：2015、2006 / 42 / EC（CE认证的机械指令）；2014/35 / EC（电气设备）；2014/30 / EC（电磁兼容）；德国型式认证和Vollschutz（根据BfS RoV）；完全辐射防护系统；辐射<1μSv/ h（H *），符合ICRP、IAEA、EURATOM | ||||
*选项 | |||||
S2 PUMA Series 2 Single | S2 PUMA Series 2 Carousel | S2 PUMA Series 2 Mapping-Stage | S2 PUMA Series 2 XY Autochanger | S2 PUMA Series 2 Automation | |
一位样品位， 手动进样 | EasyLoad™ Carousel 12位或18位样品托盘， 可移去，为大型块状样品腾出空间 | 一位样品位， 手动进样 | EasyLoad™ XY 20个样品位的样品托盘，可移去； 自动识别液体样品的机械手 | EasyLoad™XY 20个样品位的样品托盘，可移去； 自动识别液体样品的机械手 连接至样品制备模块的传送带或机械臂接口 | |
最大直径：51.5mm（2.03英寸） 液体杯容量：最大50ml | 最大直径51.5mm；液体杯容量最大50ml；块状样品最大为450 x 420 x 106 mm（宽x深x高） | 最大直径152mm；可按需定制。 | 用样品杯可放直径40mm高度38mm的样品 或用钢环可放直径51.5mm； 液体杯容量最大20ml | 最大直径40mm，高度38mm，或用钢环可放直径51.5mm； 液体杯容量最大20ml | |
67 x 71 x 37 cm （宽x深x高）; 87 kg | 67 x 71 x 57 cm （宽x深x高）; 130 kg | 67 x 71 x 57 cm（宽x深x高）; 132 kg | 67 x 71 x 61 cm（宽x深x高）; 108 kg | 67 x 71 x 57 cm （宽x深x高）; 110 kg
| |
三、相关应用图片

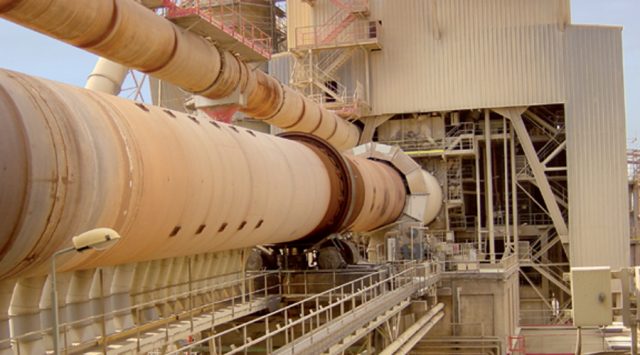

1）水泥和建材
水泥作为建筑工业的粘合剂已经有好几个世纪了,但如今,它正显现出前所未有的重要性。水泥实际上是现代基础设施的基石,它是砌砖和墙壁的粘合剂、是建筑物的地坪,同时也是桥梁、隧道、港口和其他土木工程项目中的混凝土。
2）矿产与采矿
在资源行业,从资源勘探到产品需要经过多个步骤。"在大多数环节,需要了解产品中的元素含量。要求快速准确地分析诸如岩石、钻芯、原矿、精矿和土壤等样品中的元素。

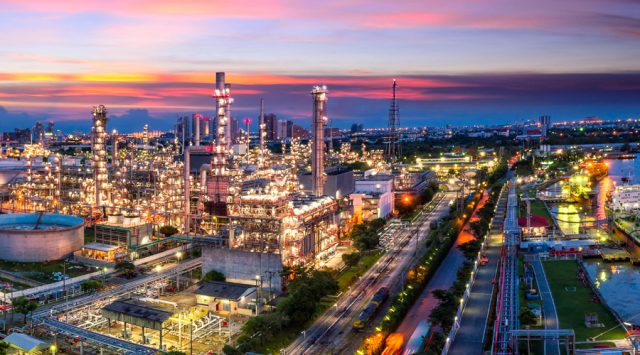

3）石化和聚合物
石化行业的产品远不止运输行业使用的燃油。诸如乙烯和丙烯之类的化工品,是许多化学和塑料产品的重要原料。EDXRF是分析各种石化产品中的添加剂、污染物和磨损金属的成熟的分析解决方案。

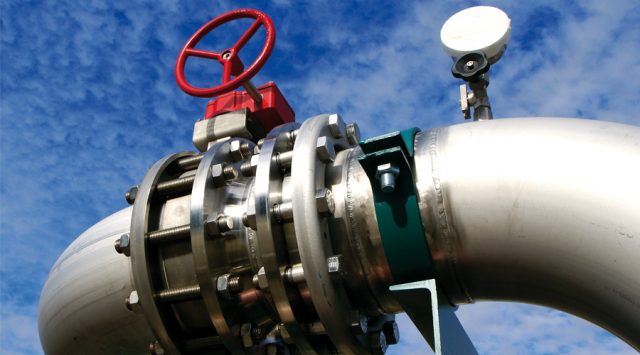

4）化学工业
化学工业生产的产品种类繁多:橡胶、染料、盐、肥料、生命科学产品、特种化学品和消费品(如洗涤剂)只是其中的几个例子。在生产过程中,需要密切监控中间产品和最终产品。

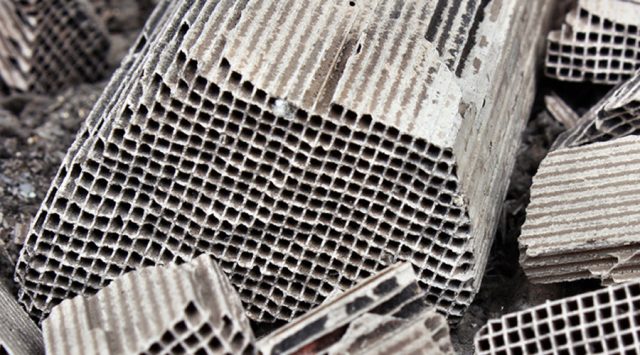

5) 催化剂,
说到催化剂,汽车排气系统的催化转化器所使用的催,剂可能最广为人知。然而，它们也广泛应用于石化、制药和化学工业(如基础化学品、染料等)。
6) 地质与地球科学
地球科学涉及范围很广,各种物质的元素组成常常为研究地球甚至外星球提供必要的基础。地质、水文地质、矿物学、岩石学、地球化学、矿石地质学和古生物学的相关研究,都需要了解样品的元素含量。EDXRF技术有助于快速准确地获取这些数据。
7) 食品、饲料和农业
食品和动物饲料产品需要严格地控制质量。从生产到销售都会受到不同部门的监管。EDXRF是一种经过验证的元素分析技术,现已广泛应用于食品和饲料行业,以确保它们符合规范并保护消费者的健康安全。

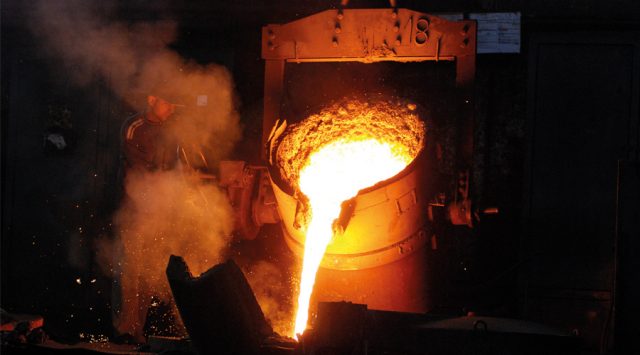

8）金属和炉渣
在金属生产中,比如钢铁厂,必须仔细监控各种工艺步骤和产品,以确保这种复杂而又昂贵的生产平稳运行。在钢铁厂,分析从电弧炉(EAF)、钢包治金炉(LMF)和袋式除尘器采集的样品,从而获得这些工艺步骤的信息。为保证产品质量,还必须检验原材料和最终产品。
9）其他用途
您的应用不在此列?别担心! S2 PUMA Series 2是许,多其他应用的最佳选择,包括制药产品、催化剂、玻璃、汽车材料和陶瓷的过程和质量控制。您正效力于学术界、研究机构或政府部门?关注消费者安全还是监测环境影响?看看EDXRF能为您做些什么。
四、优势
1）利用HighSense™技术缩短测量时间
HighSense探测器配备了一个快速的8k多道分析器（MCA），可实现高计数率和出色的能量分辨率。新的HighSense™ XP探测器是S2 PUMA Series 2的HighSense硅漂移探测器（SDD）的最新产品。
由于采用了超高透光率的石墨烯窗口，HighSense XP为EDXRF可检测的所有元素提供了最佳的灵敏度。结合最先进的探测器剖析功能，HighSense XP为台式EDXRF仪器设定了新高度。
HighSense™，化功率为速度
S2 PUMA Serries 2的直接激发光路充分利用了50 W的高功率X射线管。高达50 kV的电压和2 mA的电流，紧密耦合光路和一个10位的初级光路滤光片转换器，保证了样品中所有元素的最佳激发。与HighSenseTM探测器技术有机结合，立即得到：更低的检测限，更高的精度，更短的测量时间!
2）利用SampleCare™（样品保护）技术，仪器长时间正常运行
SampleCare™是一个独特的多层保护系统，用于保护重要的仪器部件免遭污染。保护X射线光管和探测器免遭液体样品泄露、固体样品的颗粒和粉尘的破坏。探测器头由DustShield™（粉尘保护帽）保护，DustShield™是一个具有高透射率薄膜的盖子，更换方便。光管由滤光片保护。当仪器处于真空状态时，液体样品自动识别功能（仅XY Autochanger/Automation）会识别液体样品并停止检测。
SampleCare™意味着正常运行时间长且易于维护！
3）TouchControl™（触屏控制），直观、操作容易
TouchControl™是集成在S2 PUMA Series 2上的触摸屏，可直观简单地操作仪器。借助TouchControl用户界面，用户仅需最基本的培训就可开始日常测量。通过主屏幕上的磁贴可以打开各种重要功能，同时限制访问受保护的仪器设置和校准曲线 。
Island-mode（孤岛模式）：无需外部PC即可进行日常分析
仅需很短时间的培训，即可操作仪器
戴着手套也能操作触摸屏
软件支持九种语言
（中文、英语、德语、法语、西班牙语、葡萄牙语、意大利语、俄语、日语）
限制访问光谱仪设置，确保了仪器的长时间正常运行和数据完整性
4）SPECTRA.ELEMENTS软件
SPECTRA.ELEMENTS是适用于S2 POLAR、S2 PUMA Series 2和S6 JAGUAR的功能强大而又直观明了的光谱仪软件。它提供了多种工具以全面控制光谱仪，并方便用户操作：集成化设计，无浮动窗口，基于选项栏的布局便于您快速访问各种功能。
专门的用户权限级别：确保运行顺畅，符合您的数据管理策略
支持空白样品、平行双样和QC质控样品，以进行过程和质量控制
Evaluation 评估插件：无需重新测量即可重新计算分析结果
Post-Processing后续处理：设置自动数据导出
完全兼容LIMS，包括所有必要的接口
可选功能：
21 CFR Part 11-FDA监管行业产品质量的合规控制
SMART-QUANT FP：快速便捷可靠的无标样分析
TouchControlTM界面：简便的日常操作
仪器安装时提供IQ/OQ流程
5）SMART.QUANT FP
SMART-QUANT FP完全集成于S2 PUMA Series 2仪器的控制软件SPECTRA.ELEMENTS，仅需少量输入，即可获得固体、熔片、压片、粉末或液体样品中的可靠的元素组成信息。
测量元素范围：从氟到镅（F – Am）
含量范围：ppm至100％
气氛模式：空气、氦气、真空
高压发生器最大电压：30和50 kV
SMART-QUANT FP已设置为在完全的基本参数（FP）模式下运行 – 无需校准曲线！
一键式解决方案，快速可靠地分析未知样品
无标样分析解决方案，可调整以满足各种应用需求
功能强大的FP模型，可选经验背景，操作灵活
智能算法：峰值识别和谱峰重叠校正
用于快速评估的元素ID
评估插件：优化算法，重新评估测量数据
全局漂移校正
